Zusammengesetzte Funktionsblöcke

Man kann eine einmal erstellte Logikfunktion zu einem zusammengesetzten Funktionsblock zusammenfassen und speichern.

Erstellen eines zusammengesetzten Funktionsblocks:

1. Erstellen Sie eine Logik mit "normalen" KNX-Eingängen und KNX-Ausgängen und prüfen Sie die Funktion der Logik mit der Simulation.
2. Kopieren Sie die Logik und ersetzen Sie die KNX-Eingänge und KNX-Ausgänge durch die Funktionsblöcke FB IN und FB OUT desselben Datentyps.
3. Geben Sie folgende Parameter für die Funktionsblöcke FB IN und FB OUT ein:
   • Kurze Beschreibung:
     Einen oder mehr Buchstaben, die jeweils am Eingang bzw. Ausgang des Funktionsblocks angezeigt werden.
   • Volle Beschreibung:
     Name des Funktionsblocks, sichtbar bei Überfahren mit der Maus.
   • Index:
     Nummer des Eingangs/Ausgangs, muss einmalig sein.



4. Markieren Sie die komplette Logik und wählen Sie Menü Bearbeiten > Zusammengesetzten Funktionsblock erzeugen.

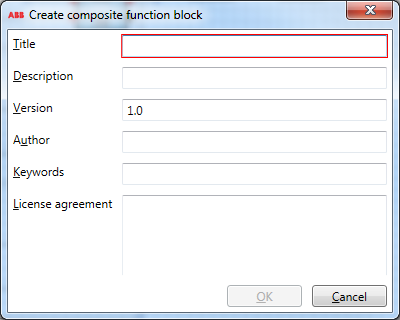

5. Das folgende Dialogfenster erscheint:



   Geben Sie die Daten ein, die mit dem Funktionsblock gespeichert werden. Der Titel muss einmalig sein.


6. Klicken Sie auf OK.

Der zusammengesetzte Funktionsblock ist nun auf der linken Seite im Element-Auswahlfenster unter Eigene Funktionsblöcke gespeichert und aufrufbar.

Exportieren von zusammengesetzten Funktionsblöcken

1. Wählen Sie den Funktionsblock unter Eigene Funktionsblöcke aus.




2. Wählen Sie Funktionsblock exportieren.
3. Das folgende Dialogfenster erscheint:

   Geben Sie einen Namen für die Zieldatei ein.
   Bei Aktivieren der Option Zusammengesetzten Funktionsblock schützen wird die Zieldatei verschlüsselt.

Importieren von zusammengesetzten Funktionsblöcken

Wählen Sie Menü Datei > Zusammengesetzten Funktionsblock importieren.

Wichtig!

Das Invertieren von Ausgängen von zusammengesetzten Funktionsblöcken hat derzeit keine Funktion.

Zusammengesetzte Funktionsblöcke können aktuell nicht mit Internen Markern verbunden werden.
