Kalender
| Home > Funktionselemente Übersicht |
Kalender |
|
|
(CALENDAR) |
Verwendung für Ereignisse, die entweder wiederkehrend oder zu bestimmten Terminen auftreten sollen.
Komplexe Einstellmöglichkeiten.
Der Kalender verwendet die interne Uhr des Logik Controllers. Sie kann über den Bus gestellt werden (Kommunikationsobjekte).
Der Ausgang hat den Wert 1, wenn die Gerätezeit zwischen Start und Ende liegt und die übrigen Bedingungen erfüllt sind.
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 1 | Zeit | S | Start | Parametrierbar | Bestimmen der Startzeit; Verweis auf entsprechenden Parameter |
| 2 | Zeit | E | Ende | Parametrierbar | Bestimmen der Endezeit; Verweis auf entsprechenden Parameter |
| 3 | 1 Bit | A | Aktiv | Parametrierbar | Wenn Aktiv = 0, ist der Ausgang immer 0; Verweis auf entsprechenden Parameter |
| 4 | 1 Bit | GT | Ganztägig | Parametrierbar | Wenn Ganztägig = 1, ist Start = 00:00:00 und Ende = 24:00:00; Verweis auf entsprechenden Parameter |
| 5-7 | Wiederkehr (täglich, wöchentlich, monatlich, jährlich); siehe unten | ||||
| 8 | Datum | A | Anfang | Parametrierbar | Zeitpunkt Aktivieren des Kalenderelements (Einstellen einer Dauer); Vor dem eingestellten Zeitpunkt ist der Wert des Ausgangs 0. Verweis auf entsprechenden Parameter |
| 9 | Datum | B | Bis | Parametrierbar | Zeitpunkt Deaktivieren des Kalenderelements (Einstellen einer Dauer); Vor dem eingestellten Zeitpunkt ist der Wert des Ausgangs 0. Verweis auf entsprechenden Parameter |
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 5 | 1 Byte ohne Vorzeichen |
T | Tag | Parametrierbar | Jeden ... Tag |
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 5 | 1 Byte ohne Vorzeichen |
T | Tag | Parametrierbar | Bit-Eingang: Definiert den/die Wochentag/e, an denen das Element aktiv ist. Bit 0 = Montag ... Bit 6 = Sonntag |
| 6 | 1 Byte ohne Vorzeichen |
W | Woche | Parametrierbar | Jede ... Woche am |
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 5 | 1 Byte ohne Vorzeichen | T | Tag | Parametrierbar | Am ... Tag von jedem |
| 6 | 1 Byte ohne Vorzeichen | M | Monat | Parametrierbar | ... Monat |
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 5 | 1 Byte ohne Vorzeichen | T | Tag | Parametrierbar | Am ... |
| 6 | 1 Byte ohne Vorzeichen | M | Monat | Parametrierbar | Monat (Januar - Dezember) |
| 7 | 1 Byte ohne Vorzeichen | J | Jahr | Parametrierbar | Jedes ... Jahr |
| Nr. | DPT | Abk. | Name | Sichtbar | Beschreibung |
| 5 | 1 Bit | A | Ausgang | Immer |

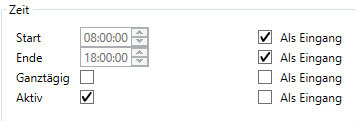

Im Bereich Zeit wird festgelegt, zu welcher Tageszeit der Ausgang den Wert 1 hat. Zu allen anderen Zeiten hat der Ausgang den Wert 0.
Im Bereich Wiederkehr wird festgelegt, an welchen Tagen das Element aktiv ist. An diesen Tagen hat der Ausgang den Wert 1. An allen anderen Tagen hat der Ausgang den Wert 0.
Hinweis:
Wiederkehr Jeden ... Tag, Jede ... Woche am, ... Monat, Jedes ... Jahr beginnt ab dem im Bereich Dauer eingestellten Datum.
Im Bereich Dauer wird festgelegt, zwischen welchen Datumsangaben das Element aktiv ist.
Alle Parameter können auch über Eingänge eingestellt werden. Die Eingänge werden durch Aktivieren der entsprechenden Checkbox Als Eingang aktiviert.
| Name Parameter | Wert | Beschreibung |
| Start | Tageszeit In Minuten Standard = 00:00:00 |
Einstellen Startzeit |
| Ende | Tageszeit In Minuten Standard = 00:00:00 |
Einstellen Endezeit |
| Ganztägig | 1 Bit Standard = Falsch (0) |
Einstellen Ganztägig |
| Aktiv | 1 Bit Standard = Falsch (0) |
Aktivieren/Deaktivieren des Elements |

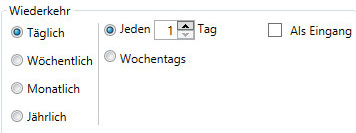

Wiederholungszyklus in Tagen.
| Name Parameter | Wert | Beschreibung |
| Jeden ... Tag | Optional |
Element wird an bestimmten Tagen aktiviert, z. B. jeden 4. Tag. Jeden ... Tag und Wochentags sind Optionen, die einander ausschließen. |
| Wochentags | Optional | Siehe oben. Das Element ist nur Mo bis So aktiv. |
Hinweis:
Jeden ... Tag beginnt ab dem im Bereich Dauer eingestellten Datum.

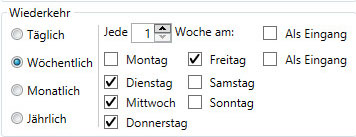

Wiederholungszyklus in Wochen.
Wochentage, an denen ein Ereignis jede x. Woche ausgelöst werden soll.
| Name Parameter | Wert | Beschreibung |
| Jede ... Woche am: | 1...500 |
Element wird in bestimmten Wochen aktiviert, z. B. jede 3. Woche. |
| Montag - Sonntag | 1 Bit Standard = Falsch (0) |
Parameter von Montag bis Sonntag |
Hinweis:
Jede ... Woche am beginnt ab dem im Bereich Dauer eingestellten Datum.

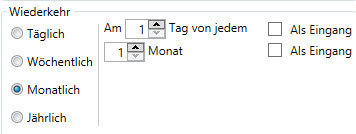

Wiederholungszyklus in Monaten.
Tag eines Monats, an dem ein Ereignis jeden x. Monat ausgelöst werden soll.
| Name Parameter | Wert | Beschreibung |
| Am ... Tag von jedem | 1...31 |
Element wird an einem bestimmten Tag in einem bestimmten Monat aktiviert, z. B. jeden 3. Tag im Monat. |
| ... Monat | 1...500 Standard = 1 |
Element wird in bestimmtne Monaten aktiviert, z. B. jeden 3. Monat. |
Hinweis:
... Monat beginnt ab dem im Bereich Dauer eingestellten Datum.

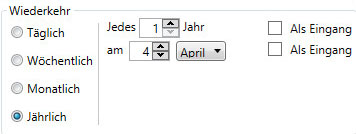

Wiederholungszyklus in Jahren.
Tag eines Monats, an dem ein Ereignis jedes x. Jahr ausgelöst werden soll.
| Name Parameter | Wert | Beschreibung |
| Jedes ... Jahr | 1...500 |
Element wird in bestimmten Jahren aktiviert, z. B. jedes 3. Jahr. |
| am ... | 1...31 Standard = 1 |
Siehe oben. Der Tag im Monat wird festgelegt. |
| Januar - Dezember | Januar...Dezember | Siehe oben. Der Monat wird festgelegt. |
Hinweis:
Jedes ... Jahr beginnt ab dem im Bereich Dauer eingestellten Datum.

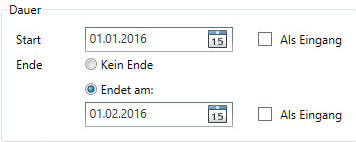

Vor dem Startdatum ist die Kalenderfunktion deaktiviert.
Nach dem Endedatum ist die Kalenderfunktion deaktiviert. Ist kein Endedatum definiert, ist die Kalenderfunktion ab dem Startdatum aktiv.
| Name Parameter | Wert | Beschreibung |
| Start | Auswahl Kalendertag |
Vor diesem Datum ist das Element inaktiv. |
| Kein Ende | Optional | Kein Ende und Endet am sind Optionen, die einander ausschließen. Bei Auswahl der Option Kein Ende ist das Element unbegrenzt aktiv. |
| Endet am: | Optional Auswahl Kalendertag Standard = 01.01.2040 |
Nach diesem Datum ist das Element inaktiv. |

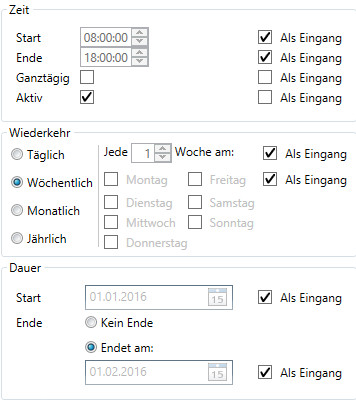

Die betroffenen Einstellungsmöglichkeiten sind deaktiviert, und die Parameter können über die Eingänge gesetzt werden.
Das Element wird erst aktiv, wenn über die Eingänge Start und Ende ein gültiges Datum und/oder eine gültige Uhrzeit zur Verfügung gestellt werden.
