1ausN



(ONE-HOT)



Beschreibung

Der Ausgang ist wahr (1), wenn genau ein Eingang wahr (1) ist.

Eingänge

Nr. DPT Abk. Name Sichtbar Beschreibung
1 1 Bit E1 Eingang Immer
2 1 Bit E2 Eingang Immer
3-16 1 Bit En Eingang Parametrierbar n = 3...16

Ausgänge

Nr. DPT Abk. Name Sichtbar Beschreibung
1 1 Bit A Ausgang Immer

Parameter

Name Wert Sichtbar Beschreibung
Anzahl Eingänge 2...16 Immer

Funktion

Der Ausgang sendet, wenn ein Telegramm empfangen wird.

E1 E2 E3   A
0 0 0   0
0 0 1   1
0 1 0   1
0 1 1   0
1 0 0   1
1 0 1   0
1 1 0   0
1 1 1   0

Anwendungsbeispiel

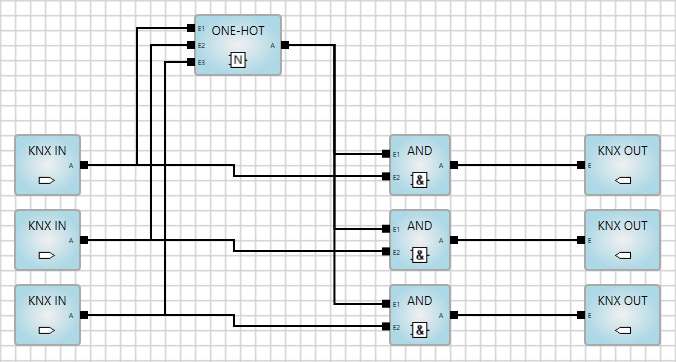

Es soll sichergestellt werden, dass von mehreren Ausgängen genau einer den Wert 1 hat, während die anderen Ausgänge 0 sein sollen. Die abgebildete Schaltung stellt dies sicher.

Wenn mehr als einer der drei Eingangswerte 1 ist, ist das Ergebnis der 1ausN-Verknüpfung gleich 0. Somit zwingen die AND-Gatter die drei Ausgangswerte auf 0.

Sonstiges

Nicht verknüpfte Eingänge werden behandelt, als wären sie nicht vorhanden.
